Зенитный ракетный комплекс С-125-2Д «ПЕЧОРА-2Д»

Общие сведения о зенитном ракетном комплексе С-125-2Д «Печора-2Д»

1. Назначение ЗРК С-125-2Д

ЗРК С-125-2Д предназначен для:

• борьбы с современными и перспективными средствами воздушного нападения в условиях сложной помеховой обстановки. ЗРК С-125-2Д обеспечивает эффективное уничтожение низколетящих и малоразмерных целей в условиях влияния всех видов радиопомех;
• выдачи обобщенной радиолокационной информации (РЛИ) и информации контроля боевых действий на вышестоящий командный пункт;
• контроля функционирования собственных средств и состояния каналов передачи данных.

2. Состав ЗРК С-125-2Д

• пункт боевого управления УНК-2Д – 1 комплект;
• антенный пост УНВ-2Д – 1 комплект;
• пусковая установка 5П73-2Д – 4 комплекта;
• комплексная аппаратная связи КАЗ-2010– 1 комплект;
• комплект кабеля управления КУ-2Д – 1шт.;
• комплект силового кабеля КС-2Д – 1 шт.

2.1. Пункт боевого управления УНК-2Д в составе:

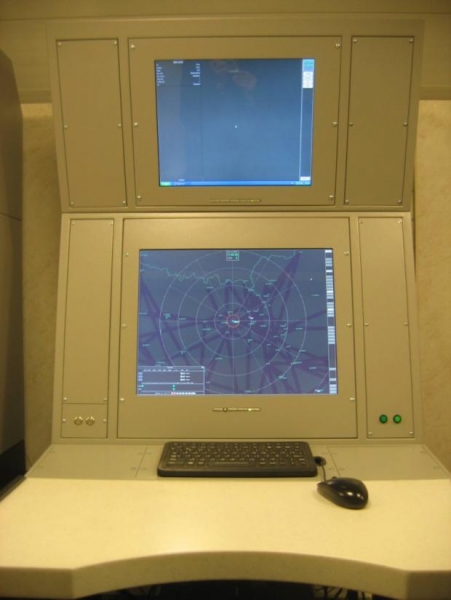

а) автоматизированные рабочие места (АРМ) слева направо:

• АРМ оператора ручного сопровождения (АРМ-РС);
• АРМ оператора ручного сопровождения (АРМ-РС);
• АРМ оператора наведения (АРМ-ОН);
• АРМ командира ЗРК (АРМ-К)

б) средство обработки и документирования радиолокационной информации;

в) средство документирования речевой информации;

г) аппаратура командно-оперативной связи (АКОС);

д) дизельные электростанции – 2 шт. (основная и резервная);

е) базовый автомобиль КРАЗ-63221

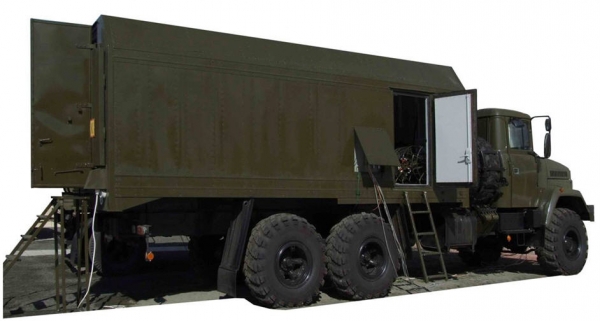

Все составные части УНК-2Д размещаются в кузове фургона, который разделен на два отсека: аппаратный и агрегатный. В аппаратном отсеке размещены рабочие места, средства обработки и документирования информации, средства связи. В агрегатном отсеке размещены две дизельные электростанции мощность по 8 КВА. Отсеки оборудованы системой термостабилизации.

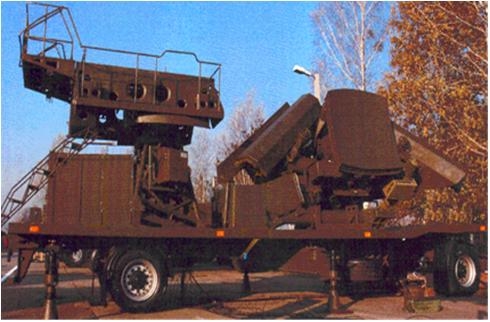

2.2. Антенный пост УНВ-2Д в составе:

а) Основание антенного поста УВ-550-2Д ;

б) Антенная головка блоков УВ-500-2Д;

в) Прицеп УВ-600-2Д;

г) Автомобильный тягач КРАЗ-63221.

2.3. Пусковая установка 5П73-2Д в составе:

а) Пусковая установка 5П73-2Д;

б) Автомобильный тягач КРАЗ-63221.

3. Задачи, решаемые ЗРК С-125-2Д:

а) автоматический прием, обработка и отображение РЛИ, поступающей от средств разведки придаваемых к ЗРК С-125-2Д и вышестоящего КП ПВО по 150 воздушным объектам (ВО);

б) обнаружение и сопровождение целей одним из двух целевых каналов:

• радиолокационным каналом;
• телевизионным оптическим каналом;

в) поиск и обнаружение целей в условиях применения противником активных и пассивных помех по результатам автономного поиска станцией наведения ракет, по данным придаваемой РЛС, по данным целеуказания и оповещения с вышестоящего командного пункта;

г) подавление отражений от местных предметов и пассивных помех системой СДЦ с глубиной подавления 35-40 Дб;

д) возможность защиты от активных шумовых и ответно импульсных помех за счет использования оптических каналов, двух рабочих частот радиолокационного канала, большого динамического диапазона приемного устройства, включения алгоритмов помехозащиты;

е) подавление несинхронных помех за счет специальной процедуры фильтрации сигналов;

ж) сопровождение и определение точных координат выбранной цели в режимах: автоматического, ручного и смешенного сопровождения по данным радиолокационного и оптических каналов;

з) автоматический расчет и отображение ближней и дальней границ зоны поражения ЗРК, текущее положение точки встречи ракеты с целью для конкретных условий стрельбы существующих в данный момент времени;

и) автоматическое определение момента пуска первой ракеты;

к) пуск и автоматическое наведение на сопровождаемую цель двух ракет 5В27Д. Наведение каждой из ракет может осуществляться по одному из методов наведения: трех точки, половинного спрямления;

л) измерение ошибок наведения ракет и их фиксация на момент встречи;

м) формирование и выдачу обобщенной РЛИ и информации контроля боевых действий на вышестоящий КП ПВО;

н) предбоевой и текущий контроль функционирования аппаратуры ЗРК с отображением информации о состоянии каналов связи, средств радиолокации, станции наведения ракет и пусковых установок;

о) регистрацию информации о воздушной обстановке, состоянии и обеспеченности ЗРК ракетами, ходе и результатах боевых действий, действиях боевого расчета на АРМ, речевой информации и данных о качестве передачи информации по каналам связи;

п) автоматизированное определение координат места расположения УНВ-2Д и ПУ 5П73-2Д при помощи глобальной системы позиционирования (GPS);

р) синхронизацию работы аппаратуры ЗРК с использованием локальной системы единого времени на базе GPS;

с) автоматизированную подготовку отчетных документов;

т) организацию связи лиц боевого расчета УНК-2Д.

4. Основные тактико-технические характеристики ЗРК С-125-2Д

5. Общие технические характеристики

5.1. Антенный пост УНВ-2Д

1. Твердотельное малошумящее приемное устройство целевых каналов от антенн УВ-10, УВ-11;
2. Твердотельное малошумящее приемное устройство ракетного канала;
3. Твердотельный цифровой гетеродин с мгновенной электронной перестройкой рабочей частоты;
4. Цифровой шифратор/дешифратор команд управления на ракеты;
5. Твердотельный передатчик команд управления на ракеты;
6. Твердотельный передатчик импульсов запроса на ракеты;
7. Цифровой система автоматической подстройки частоты магнетрона;
8. Цифровой высоковольтный источник питания передающего устройства целевого канала;
9. Цифровой, твердотельный модулятор передающего устройства целевого канала;

10)  Цифровые сервоприводные системы управления положением антенн по азимуту и углу места;

11)  Цифровая система телевизионного оптического канала;

12)  Цифровая система навигации и ориентирования;

13)  Цифровое устройство приема/передачи данных;

5.2. Пункт боевого управления УНК-2Д

1. Цифровая система выработки команд на ракету;
2. Цифровая система определения координат цели и ракеты;
3. Цифровая система СДЦ;
4. Цифровая система обработки сигналов целевого и ракетного каналов;
5. Цифровое устройство синхронизации;
6. Цифровое устройство управления положением антенн;
7. Цифровая система документирования;
8. Цифровая система тренировки расчета;
9. Цифровая система обеспечения малых высот;
10. Цифровая система прибора пуска;
11. Цифровая система контроля технической исправности;
12. Вычислительные средства;
13. Цифровая система управления положением пусковых установок, подготовкой и стартом ракет;
14. Цифровая система оперативно-командной связи;
15. Устройства приема-передачи цифровых данных;
16. Цифровая система навигации и ориентирования;
17. *Адаптер сопряжения с системой опознавания «Свой-Чужой»;
18. Плоские цветные LCD экраны с высоким разрешением на всех рабочих местах;
19. Система вентиляции и термостатирования;
20. Источники без перебойного питания;
21. Устройство управления средствами электропитания;

*- Разрабатывается по согласованию с Заказчиком

5.3. Пусковая установка 5П73-2Д

1. Цифровые сервоприводные системы управления положением пусковой установки по азимуту и углу места;
2. Цифровая система подготовки ракет к пуску и их пуска;
3. Цифровая система навигации и ориентирования;

5.4. Профили аппаратных средств систем комплекса

Составные части комплекса (панели, блоки) собраны с использованием:

• микропроцессоров;
• программируемых компонентов последнего поколения (FPGA, CPLD, FPAA)

6. Эксплуатационные характеристики

6.1 Аппаратура С-125-2Д обеспечивает непрерывную круглосуточную работу в течение 24 часов с последующим перерывом на 1 час;

6.2 Компоненты, панели, субблоки, блоки систем комплекса выполнены по модульному принципу, что позволяет производить их стандартную замену на аналогичные из состава ЗИП.

6.3. В ЗРК С-125-2Д обеспечивается автономный контроль функционирования, выполняемый автоматически при каждом включении СНР и принудительно по желанию лиц расчета. Система оснащена программными средствами автотестирования и автодиагностики а также придаваемыми стандартными контрольно-измерительными приборами для проведения технического обслуживания, поиска и устранения отказов составных частей. Текущий восстановительный ремонт С-125-2Д производится агрегатным методом путем замены отдельных неисправных модулей.

6.4. Система оснащена тренажером (симулятором), который позволяет тренировать полные боевые расчеты в условиях максимально приближенных к современному воздушному бою при применении противником интенсивных мер электронного противодействия.

6.5. Модернизированная система способна функционировать в следующих условиях окружающей среды:

• температура: от – 25⁰ С до +50⁰ С;
• влажность: 98% при + 25⁰ С;
• допустимая скорость ветра: до 25 м/с.

6.6. Возможно подключение к промышленной сети 3-х фазное 380V 50 Гц.

6.7. Устройства навигации и ориентирования модернизированной системы оборудованы устройствами спутниковой навигации GPS.

6.8. Модернизированный ЗРК С-125-2Д изготовлен с учетом возможности его эксплуатации техническим персоналом, обслуживающим ЗРК С-125М (М1). К эксплуатации модернизированного комплекса допускается обслуживающий персонал, имеющий базовую подготовку по специальности «Радиотехнические системы», изучивший техническое описание, инструкцию по эксплуатации и меры безопасности при работе на комплексе.

6.9. В аппаратуре обеспечен удобный доступ к основным узлам и блокам при техническом обслуживании и ремонте.

6.10. Для технического обслуживания и ремонта аппаратуры поставляются комплекты ЗИП: одиночный ЗИП-1Д.

7. Гарантийное обслуживание

Гарантийный срок эксплуатации– 12 месяцев.

Общий срок эксплуатации – 15 лет.

В течение общего срока эксплуатации Поставщик гарантирует техническое сопровождение и поставку ЗИП, необходимые для эксплуатации, по отдельным контрактам.

Поставщик обязуется своевременно информировать Заказчика о любом случае прекращения производства составных частей комплекса, а также информировать Заказчика о допустимых заменах и процедурах эквивалентных преобразований.

8. Живучесть и стойкость к внешним воздействиям

С-125-2Д соответствует военным стандартам и удовлетворяет требованиям к аппаратуре, предназначенной для работы в штатных подвижных средствах, не работающих на ходу (ГОСТ В 20.39.304-76).

9. Надежность

С-125-2Д при эксплуатации в условиях, соответствующих требованиям настоящих технических предложений, имеет следующие параметры надежности:

• среднее время наработки на отказ Т_О - не менее 1500 часов;
• среднее время восстановления работоспособного состояния Т_В методом замены отказавшего модуля - не более 0,5 часа;
• срок службы в условиях войсковой эксплуатации –10-15 лет.

10. Метрологическое обеспечение ЗРК С-125-2Д

10.1. Для измерения параметров аппаратуры С-125-2Д при эксплуатации применяются стандартные средства измерений.

10.2. Система автоматизированного функционального встроенного контроля предусматривает оценку работоспособности аппаратуры в целом с полнотой охвата не ниже 0,8.

11. Программное обеспечение ЗРК С-125-2Д

11.1. Программное обеспечение (ПО) С-125-2Д состоит из прикладного и тестового ПО. Программное обеспечение хранится в запоминающих модулях С-125-2Д.

11.2. Тестовое ПО обеспечивает проверку работоспособности средств, входящих в ЗРК С-125-2Д.

11.3. Программное обеспечение разработано на машинно-ориентированном языке и не допускает несанкционированного изменения в процессе эксплуатации ЗРК.

11.4. ПО обеспечивает выполнение требований по назначению, предъявляемых к ЗРК.

12. Обучение

12.1 Обучение обслуживающего персонала Заказчика осуществляется в Украине по специальности - эксплуатация и войсковой (текущий) ремонт ЗРК С-125-2Д;

13.2. Специальность «Эксплуатация и войсковой (текущий) ремонт ЗРК С-125-2Д»:

- 504 учебных часа из них 288 часов теоретическая подготовка, 210 часов практическая подготовка, 6 часов зачет.

13. Документация

13.1. Модернизированный комплекс обеспечивается комплектом технической и рабочей документации на английском языке;

13.2. Состав документации:

• комплект эксплуатационных документов:
• формуляры (паспорта) на комплекс и составные части;
• технические описания;

• инструкции по эксплуатации;
• инструкции по техническому обслуживанию;
• структурные схемы;
• электрические принципиальные схемы;
• алгоритмы работы вычислительных средств;
• номенклатура компонентов, механизмов, узлов модернизированных систем;
• номенклатура поставляемых документов;
• номенклатура поставляемых схем.
